構造用バッテリーパックとは、電池の箱を、車体の下にぶら下げるのではなく、車体の床の一部として、強度を受け持たせる構造です。テスラの特許US11962030B2(2024年4月16日成立)は、このパックが「車両のフレームの、構造的な支えの一部として、作って使うことができる」と書いています。ただし、Battery Dayの公式資料の原文と、修理のしやすさの比較は、この記事では確認できていません。
第6話で、「電池を、車体の骨格にする考え方」を、概要だけ説明しました。この記事では、その仕組みを、テスラの特許で確認しながら、くわしく見ていきます。
結論:電池の箱が、車体の床の一部になる

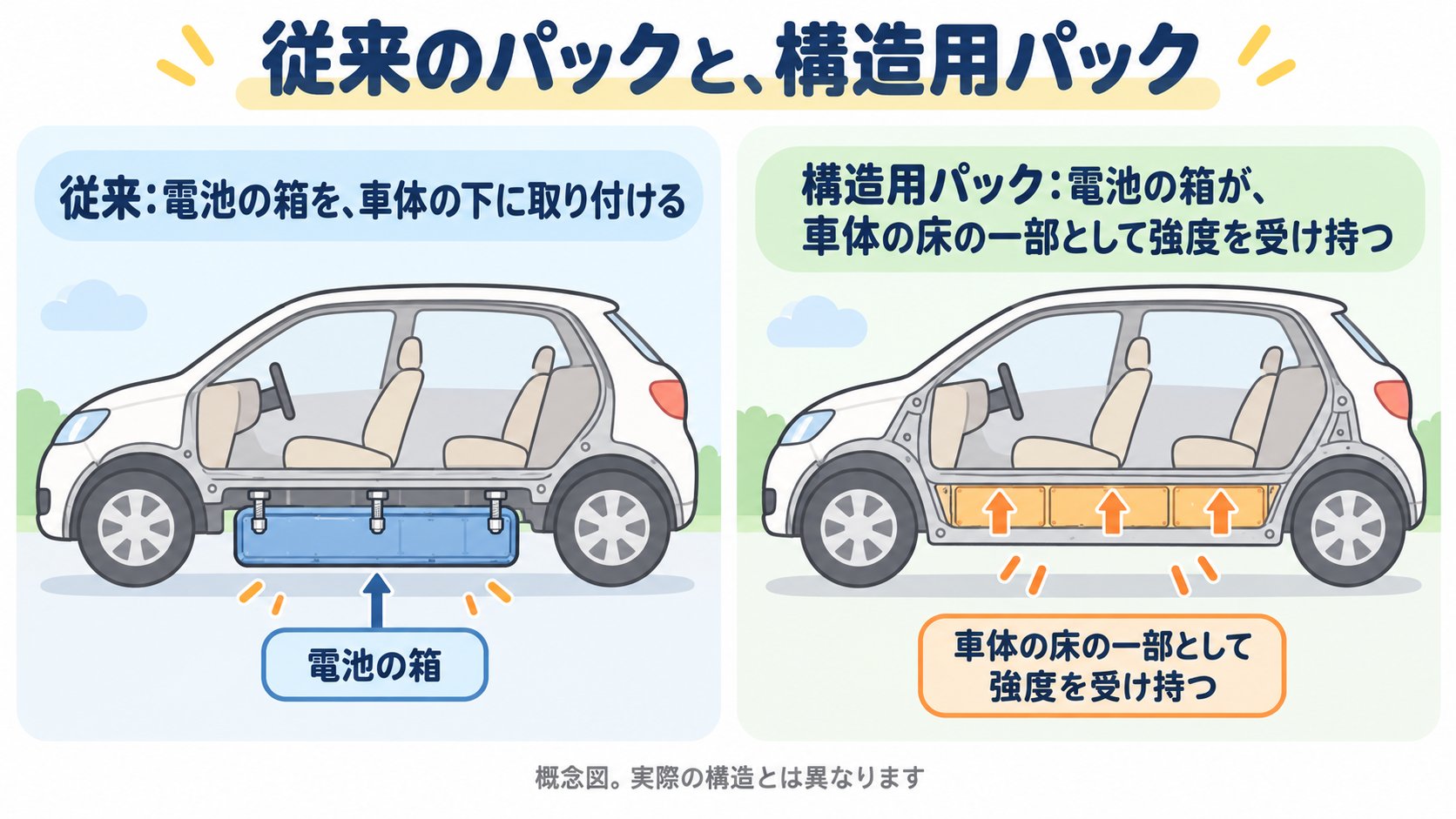

従来のパックは、電池を入れた箱を、完成した車体の下に取り付ける方式です。車体は、電池がなくても、強度があります。
構造用バッテリーパックは、電池パック自体が、車体の床の一部として、強度を受け持ちます。報道(TechCrunch、2020年9月22日)は、テスラが、バッテリーを、車体の構造としても使い、車体をとても硬くしながら、効率も上げると説明したと、伝えています。
テスラの特許で、何が書かれているか
テスラの米国特許US11962030B2「Integrated energy storage system(統合されたエネルギー貯蔵システム)」を、Google Patentsで確認しました。
| 項目 | 内容 |
|---|---|
| 出願人 | Tesla Inc |
| 成立日 | 2024年4月16日 |
| 優先日 | 2019年11月21日 |
| 状態(Google Patents) | 有効(Active)。調整後の満了予定は2040年12月19日 |

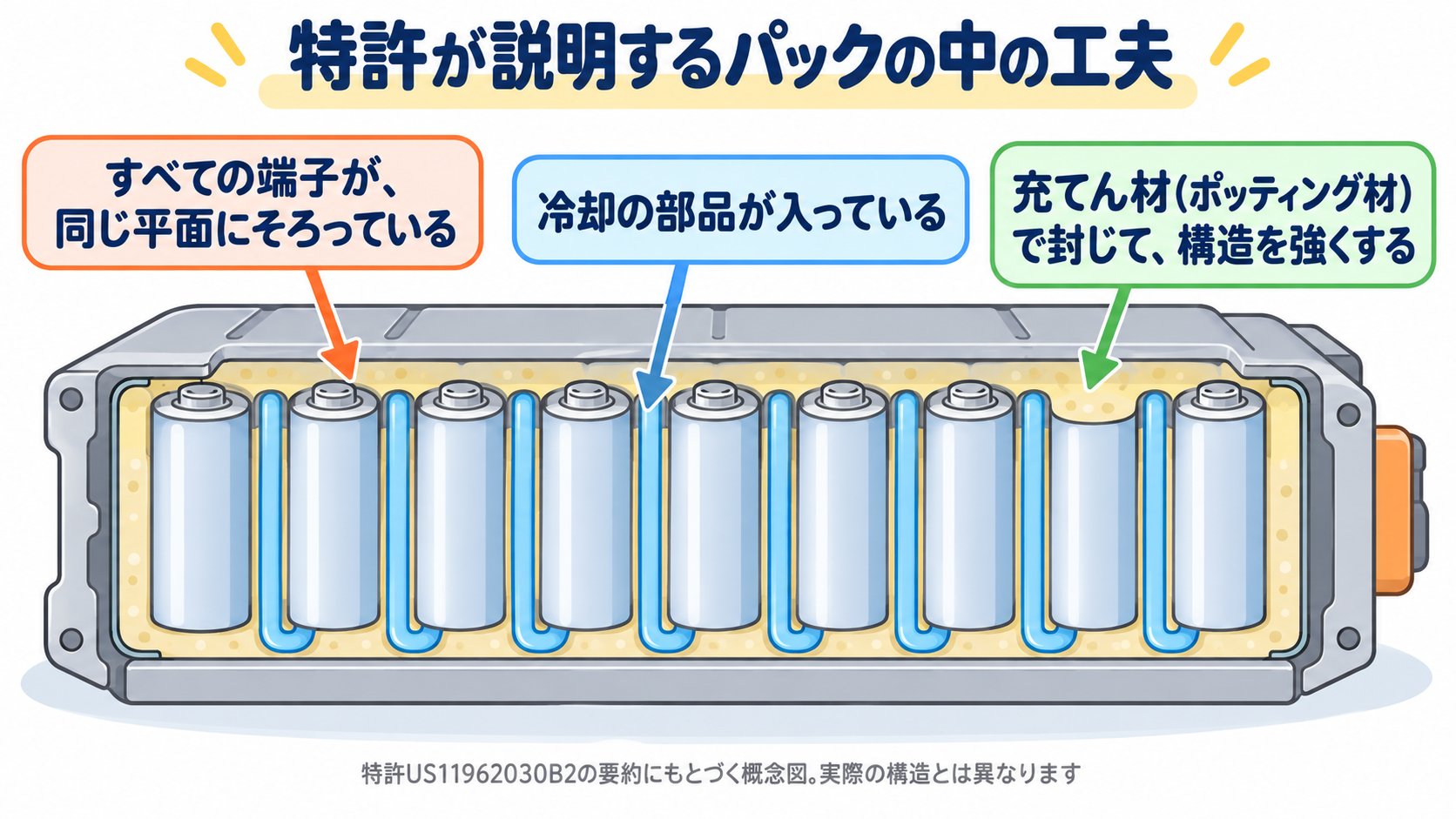

要約の内容は、次のとおりです(要約の言い換えです)。
- 電池のセルを並べたものが、すべての端子が、同じ平面にある、一体のパックになっている。
- パックの中に、冷却の部品があり、熱を、受け身または能動的に、管理する。
- パックは、ポッティング材(固めた樹脂のような充てん材)で、封じられ、これが構造を、さらに強くする。
- 車に取り付けるとき、支えの柱(ストラット)の、ありなし、どちらでも、取り付けられる。
特許には、次の記述があります。
「may be formed and used as part of the structural support for a vehicle frame」
(車両のフレームの、構造的な支えの一部として、作って使うことができる。)
ただし、この特許が、実際に量産されているパックと、同じ構造かどうかは、この記事では確認できていません。
テスラの主張(Battery Day 2020)
報道(TechCrunch、2020年9月22日、Darrell Etherington記者)によると、テスラは、Battery Dayで、構造用パックにより、部品が370点減ると述べました。比べているのは、「現在のテスラの電池のセルの設計」です。
他の報道は、車体の質量が10%減り、航続距離が14%延びる、とも伝えていますが、これらの報道の原文を、この記事では確認できていません。また、これらは、実測ではなく、見積もりや目標と、読めます(筆者の読み取りです)。
Battery Dayの公式スライドの原文、公式の整備資料にもとづく、修理のしやすさ、交換の手順の比較。ChatGPTのDeep Researchの報告には、「143ステップで取り外せる」などの記述がありましたが、一次資料で確認できていないので、書きません。
「電池が、車体の一部になる」ことで、車体の部品が減り、車体が硬くなる、という考え方は、特許と報道から読み取れます。一方で、電池が車体と一体になると、壊れたときの修理が難しくなる、という指摘もありますが、公式の資料で確かめられていません。メリットも課題も、実際の数字は、まだ確認できていません。
よくある質問
構造用バッテリーパックとは、何ですか?
電池パックを、車体の床の一部として、強度を受け持たせる構造です。テスラの特許は、パックが、車両のフレームの構造的な支えの一部になりうる、と書いています。
構造用パックの特許は、成立していますか?
米国特許US11962030B2が、2024年4月16日に成立しています(Google Patentsで有効と表示)。
構造用パックにすると、航続距離は、どれだけ延びますか?
報道には、14%という数字がありますが、公式資料の原文を、この記事では確認できていません。
構造用パックは、修理しやすいですか?
この記事では、確認できていません。公式の整備資料で、比較できる情報は、見つけられませんでした。

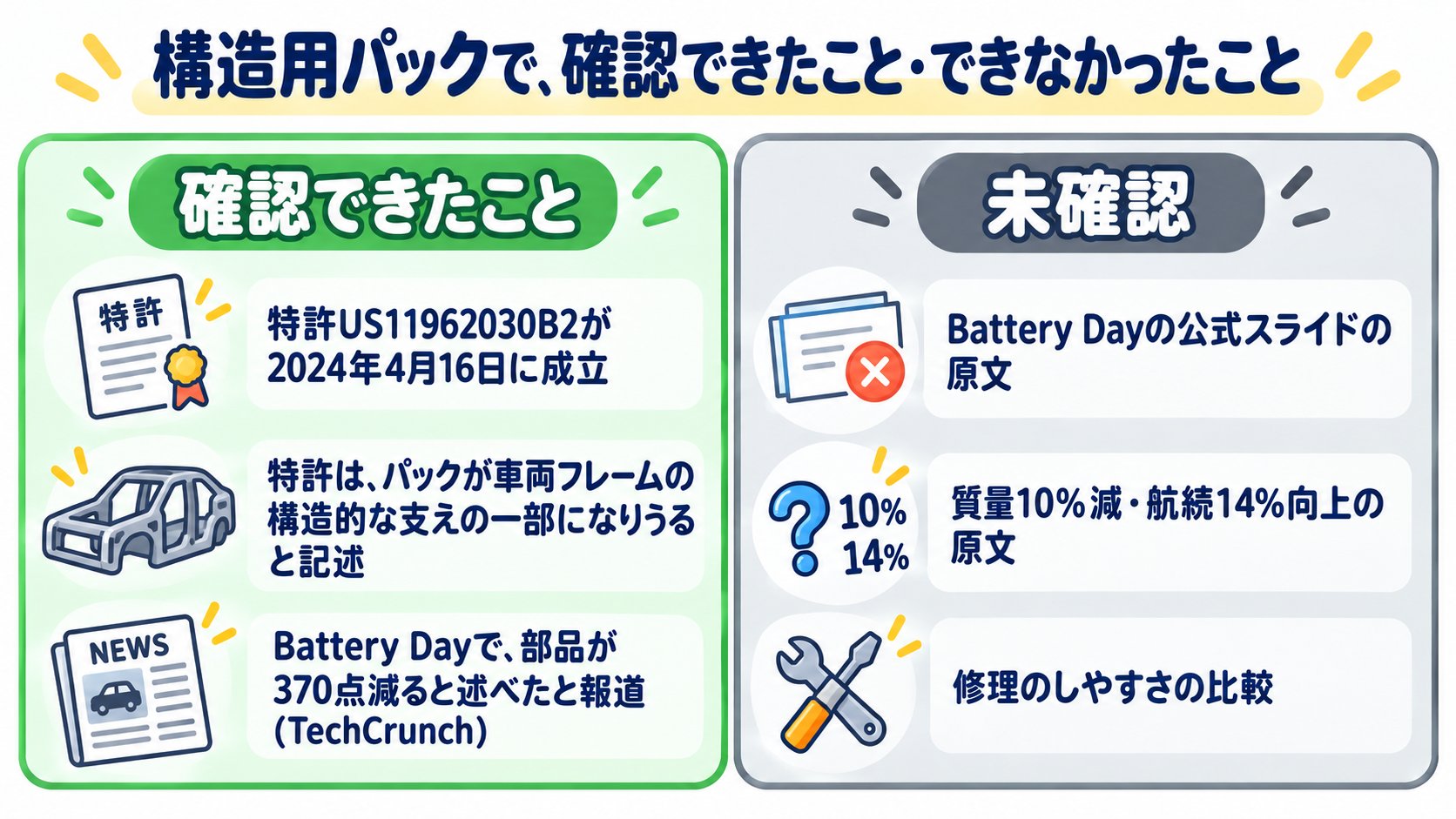

まとめ
- 構造用バッテリーパックとは、電池パックが、車体の床の一部として、強度を受け持つ構造。
- テスラの特許US11962030B2(2024年4月16日成立)は、パックが、車両フレームの構造的な支えの一部になりうる、と書く。端子が同じ平面にそろったセル、冷却の部品、充てん材が特徴。
- テスラは、Battery Dayで、部品が370点減ると述べたと、報道(TechCrunch)。
- 公式スライドの原文、質量10%減・航続14%向上の原文、修理のしやすさは、未確認。
次の記事:車体のもう1つの特徴、「ギガキャスティングに使う、鋳造用アルミ合金」を見ていきます(準備中)。
出典(確認日 2026-10-14)
- 米国特許 US11962030B2「Integrated energy storage system」(Tesla Inc、2024年4月16日): https://patents.google.com/patent/US11962030B2/en
- TechCrunch(2020年9月22日、Darrell Etherington)「Future Teslas will have batteries that double as structure, making them extra stiff while improving efficiency, safety and cost」: https://techcrunch.com/?p=2050459
この記事は、科学技術の学習を目的としたもので、投資の助言ではありません。事実と筆者の読み解きは、区別して書いています。図はAIで生成したイメージです。
